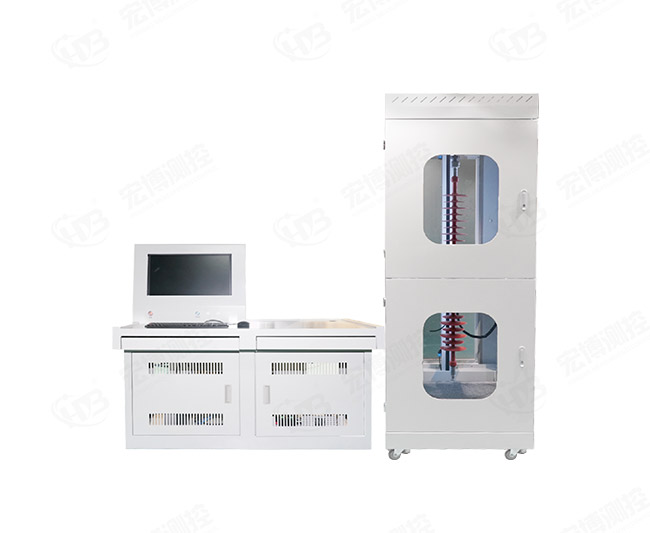

該系統主要由檢測機柜裝置和系統分析操作臺兩大機構組成，其中機柜內由絕緣子夾具、軌道、電動噴水、圖像拍攝裝置、引流托盤、儲水瓶組成；本系統按照標準規定對被測絕緣子進行精確定量噴水，測試時噴嘴距被測絕緣子表面15～25cm，確保測量的準確性。

控制噴水部分由控制主機、儲水器、微型水泵及活動噴嘴組成。噴嘴可360°活動保證被測絕緣子表面垂直受水。本系統柜內裝有一顆500萬像素工業級攝像頭，可通過軟件手動調節焦距和光圈，確保圖像質量完全能夠滿足憎水性分析軟件的要求。攝像頭通過網線與主機連接。控制軟件可以實時控制掃描裝置、噴水裝置，移動絕緣桿的位置，顯示絕緣子掃描信息，實時觀察噴水時絕緣子的狀態，實現手動模式與自動模式的切換。分析軟件基于先進的數字圖像處理技術，通過提取憎水性圖片的信息熵、種子率、頻譜幅值等信息，計算水珠或水跡的形狀因子和面積百分比，對復合絕緣子的憎水性狀態進行客觀判斷，最終按照GB/T24622中對憎水性的等級特征描述確定絕緣子憎水性級別。由客觀判斷和主觀判斷兩部分組成。
